Torpidodaki Sigorta Kutusu

Torpido bölümündeki sigorta kutusu, araç içi elektrikli sistemleri korur. Sigorta değerleri ve korunan bileşenler aşağıdaki tabloda listelenmiştir.

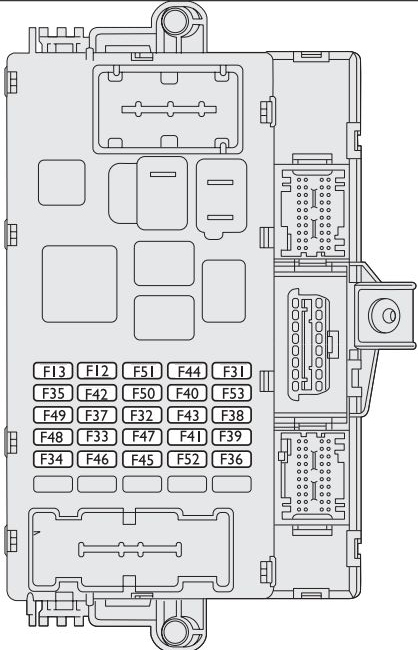

Fiat Bravo Torpido Sigorta Kutusu
Sigorta Değer [A] Bileşen
F13 15 Far hizalama düzeltme sistemi (gaz deşarjlı farlara sahip versiyonlar)
F13 7,5 Far hizalama düzeltme sistemi (halojen farlara sahip versiyonlar)
F31 15 Motor bölmesindeki sigorta kutusundaki uzaktan anahtar bobinleri (CVM) / Gövde Bilgisayarı kontrol ünitesi (NBC)
F32 15 Hi-Fi sistemi subwoofer
F33 20 Arka sol elektrikli cam
F34 20 Arka sağ elektrikli cam
F35 5 Fren pedalı kontrolü (normalde kapalı kontak NC) / dizel yakıtta su sensörü / debimetre
F36 20 Kapı açma sistemi kontrol ünitesi (CGP) (kapı açma/kapama, güvenli kilit, bagaj kapağı açma)
F37 7,5 Fren pedalı kontrolü (normalde açık kontak NA) / Gösterge paneli (NQS) / ön farlardaki gaz deşarjlı lamba kontrol üniteleri
F38 — Boş
F39 10 Ses sistemi / Ses sistemi ön ayarı / Connect Nav + / Blu&Me Sistemi / Alarm sireni (CSA) / Tavan lambasında alarm sistemi / Dahili soğutma ünitesi sistemi / Lastik basıncı izleme kontrol ünitesi (CPP) / Diyagnostik soket konnektörü / Arka tavan lambaları
F40 30 Isıtmalı arka cam
F41 7,5 Elektrikli kapı aynası buğu gidericileri / Ön nozullardaki buğu gidericiler
F42 5 Fren sistemi kontrol ünitesi (NFR) / Sapma sensörü (YRS)
F43 30 Direksiyon kolonu üzerindeki ön cam sileceği / Ön cam/arka cam yıkayıcı çift yönlü motor pompası sistemi
F44 15 Akım prizi / Çakmak
F45 — Boş
F46 20 Elektrikli açılır tavan (sunroof) motoru
F47 20 Ön elektrikli cam (sol taraf)
F48 20 Ön elektrikli cam (sağ taraf)
F49 5 Acil durum kontrol paneli (aydınlatma) / Merkezi sağ ve sol kol kontrol paneli (aydınlatma, ASR düğmesi) / Direksiyon üzerindeki kontroller (aydınlatma) / Ön tavan lambasındaki kontrol paneli (aydınlatma) / Hacimsel koruma alarm sistemi kontrol ünitesi (devre dışı bırakma) / Elektrikli açılır tavan (kontrol ünitesi, kontrol aydınlatması) / yağmur sensörü / sürüş aynasında gün ışığı sensörü / Ön koltuk ısıtma aktivasyon kontrolleri
F50 7,5 Hava yastığı kontrol ünitesi (NAB)
F51 7,5 Dahili soğutma ünitesi sistemi / Ses sistemi ön ayarı / Connect Nav + / Blu&Me sistemi kontrol ünitesi / Park sensörü kontrol ünitesi (NSP) / Hava kalitesi sensörü (AQS) / Otomatik klima / Elektrikli kapı aynaları (hareket, katlama) / Lastik basıncı izleme kontrol ünitesi (CPP)
F52 15 Arka cam sileceği
F53 7,5 Gösterge paneli (NQS)

Motor Bölmesi Sigorta Kutusu

Motor bölmesindeki sigorta kutusu, motor ve ilgili sistemleri korur. Sigorta değerleri ve korunan bileşenler aşağıdaki tabloda listelenmiştir.

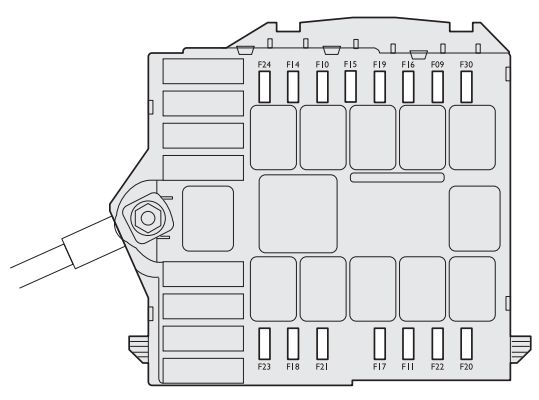

Fiat Bravo Motor Bölmesi Sigorta Kutusu
Sigorta Değer [A] Bileşen
F09 7,5 Ön sis farı / Viraj farı, Sağ Ön
F10 10 Motor teşhis sistemi ikincil yükleri (lambda sensörü, canister solenoid valfi, PDA sistemi solenoid valfi, EGR solenoid valfi, gaz kelebeği solenoid valfi, VGT solenoid valfi, kızdırma bujisi ısıtma kontrol ünitesi)
F11 15 Motor kontrol ünitesi (NCM)
F14 7,5 Sağ ana hüzme far
F15 7,5 Sol ana hüzme far
F16 7,5 Motor kontrol ünitesi (NCM)
F17 10 Motor kontrol ünitesi (NCM)
F18 10 Klima kompresörü
F19 7,5 Far yıkama motor pompası
F20 20 Depodaki yakıt motor pompası
F21 15 Motor teşhis sistemi birincil yükleri (enjektörler, ateşleme bobinleri)
F22 15 Motor teşhis sistemi birincil yükleri (enjektörler, ateşleme bobinleri, dizel versiyonlar için motor kontrol ünitesi)
F22 20 Fren sistemi kontrol ünitesi (NFR) (elektronik kontrol ünitesi, solenoid valfler)
F23 30 Elektrikli direksiyon kontrol ünitesi (NGE)
F24 7,5 —
F30 7,5 Ön sis farı / Viraj farı, Sol Ön
F30 10 Tek tonlu korna

Sigorta Kutusu Konumları

Torpido Sigorta Kutusu

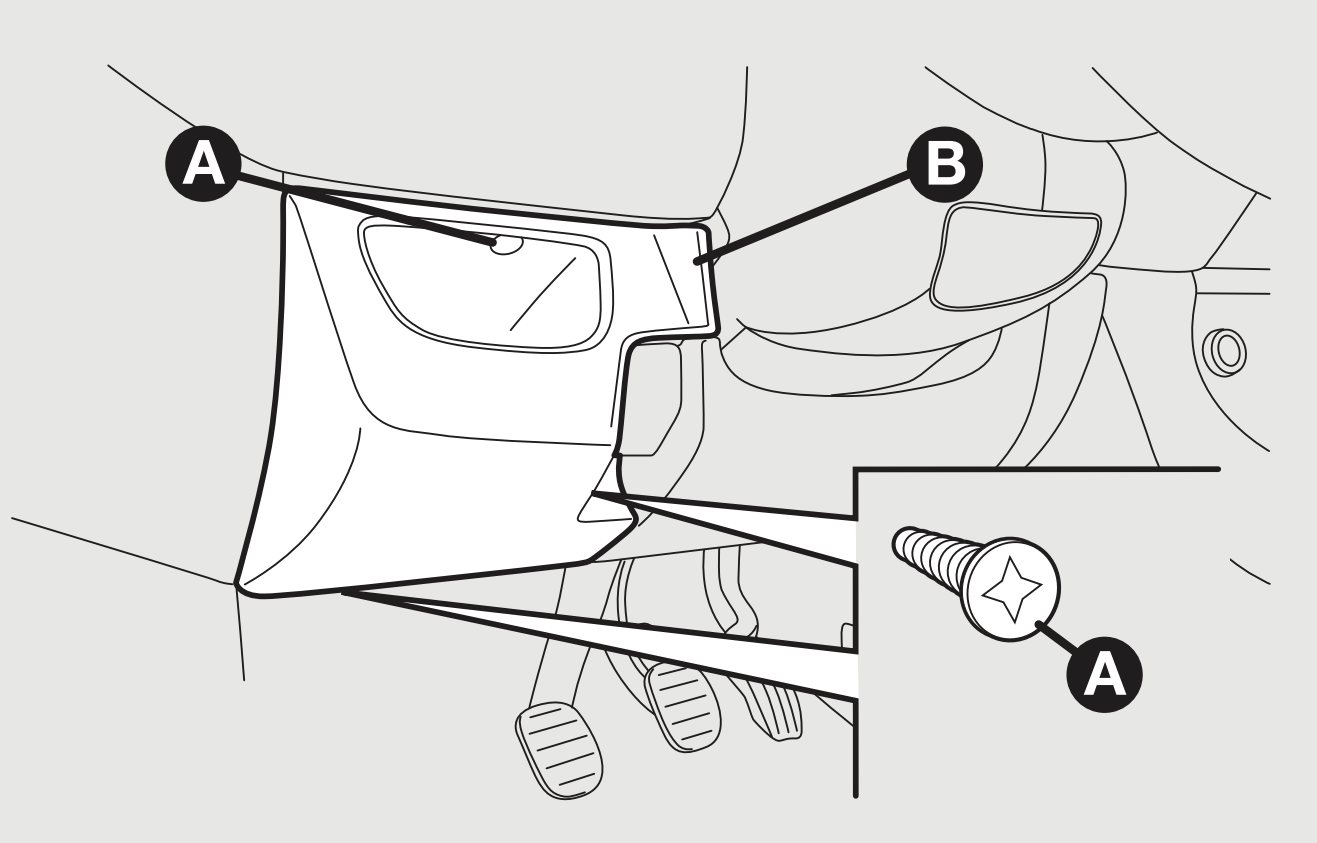

Torpido sigorta kutusu, sürücü tarafında torpido bölümünün sol tarafında, kapı açıldığında görülebilecek şekilde konumlandırılmıştır. Kapağı açmak için torpido kapağını çıkarmanız gerekebilir.

Fiat Bravo Torpido Sigorta Kutusu

Motor Bölmesi Sigorta Kutusu

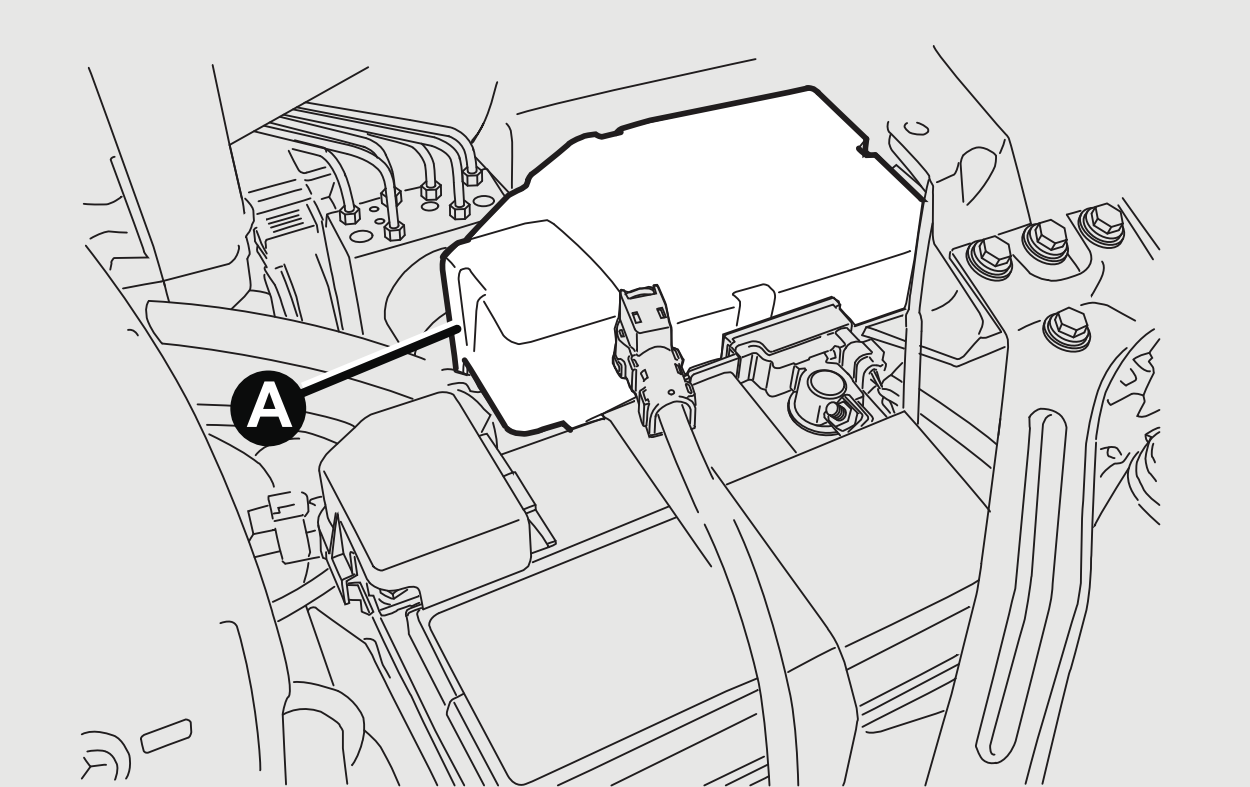

Motor bölmesi sigorta kutusu, motor bölmesinin sol tarafında, batarya yakınında konumlandırılmıştır. Kapağı açmak için motor kaputunu açmanız ve sigorta kutusu kapağını çıkarmanız gerekir.

Fiat Bravo Motor Bölmesi Sigorta Kutusu

Önemli Uyarılar

  • Doğru Amperaj: Sigorta değiştirirken mutlaka aynı amperaj değerinde sigorta kullanın. Daha yüksek amperajlı sigorta kullanmak yangın riski oluşturabilir.
  • Güvenlik: Sigorta değiştirmeden önce aracın kontağını kapatın ve mümkünse batarya bağlantısını sökün.
  • Kontrol: Bir sigorta yanmışsa, önce neden yandığını araştırın. Sadece sigortayı değiştirmek sorunu çözmez, altta yatan elektrik sorunu devam edebilir.
  • Profesyonel Yardım: Elektrik sisteminde sorun yaşıyorsanız ve nedeni belirsizse, mutlaka bir elektrikçiye danışın.
  • Yedek Sigorta: Araçta her zaman yedek sigorta bulundurmanız önerilir. Özellikle uzun yolculuklarda bu kritik öneme sahiptir.
