Detaylı Anlatım — Standart Yöntem

Uyarı: Elektriksel işlem öncesi akü eksi kutup başını sökün. Teyp ve airbag hatlarına müdahale ederken statik elektrikten kaçının.

  1. Teybi sökün. Teyp konnektörlerini çıkarıp teyp ünitesini kenara alın.
  2. Teybi çıkardıktan sonra çerçeveyi tutan 6 adet Torx vidayı sökün (4’ü dış kenarlarda, 2’si iç tarafta). Çerçeveyi çekerek çıkarın.
  3. Çerçeve üzerindeki City/ASR tuş takımını sökün. Arkadaki 3 adet yıldız vidayı söküp modülü çıkarın.
  4. ASR tuşunun altındaki boş tuşu yerinden çıkarın. 2 tırnağını ince düz tornavida ile esneterek alın.
  5. Boş tuşun dört köşesindeki çentikleri falçatayla temizleyin; böylece tuş basılabilir hâle gelir. Tuşu geri takın.
  6. Tuş takımındaki elektronik modül üzerinde üreticinin belirttiği lehim noktasına ~40 cm bir kablo lehimleyin.
  7. Kablonun diğer ucunu teybin sol iç tarafındaki soket grubunda mor renkli kabloya bağlayın. (Mor kablo bagaj açma komutu hattıdır.)
  8. Çerçeve ve teyp soketlerini geri takıp kapatın. Tuşa basarak bagaj kilidinin tetiklendiğini doğrulayın.

Uygulama Görselleri

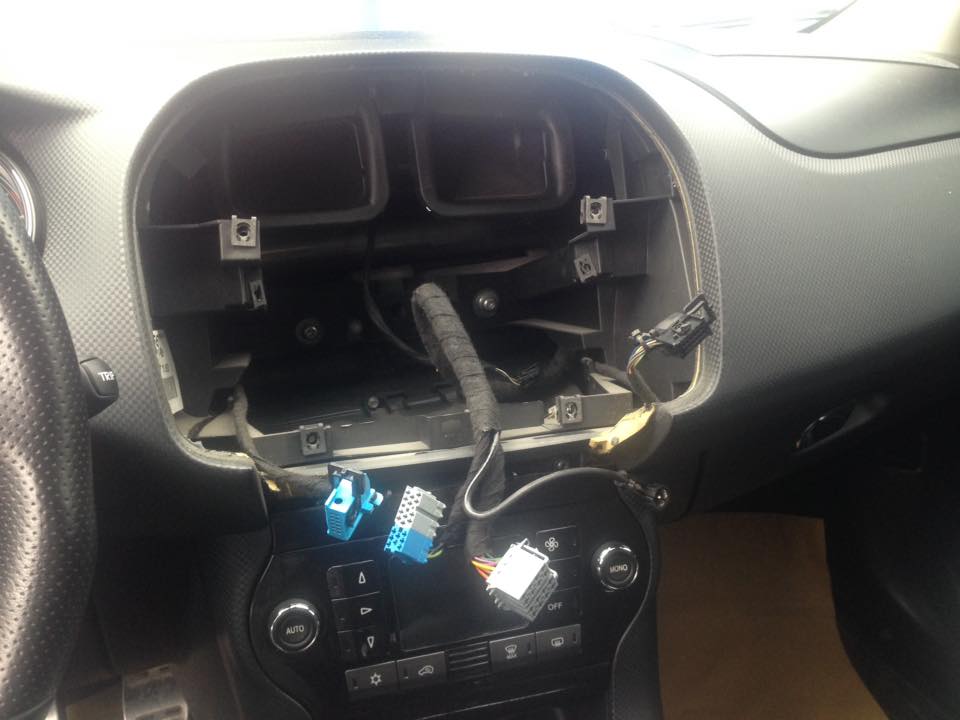

Teyp sökme
1) Teyp sökümü ve çerçeve vidalarına erişim.

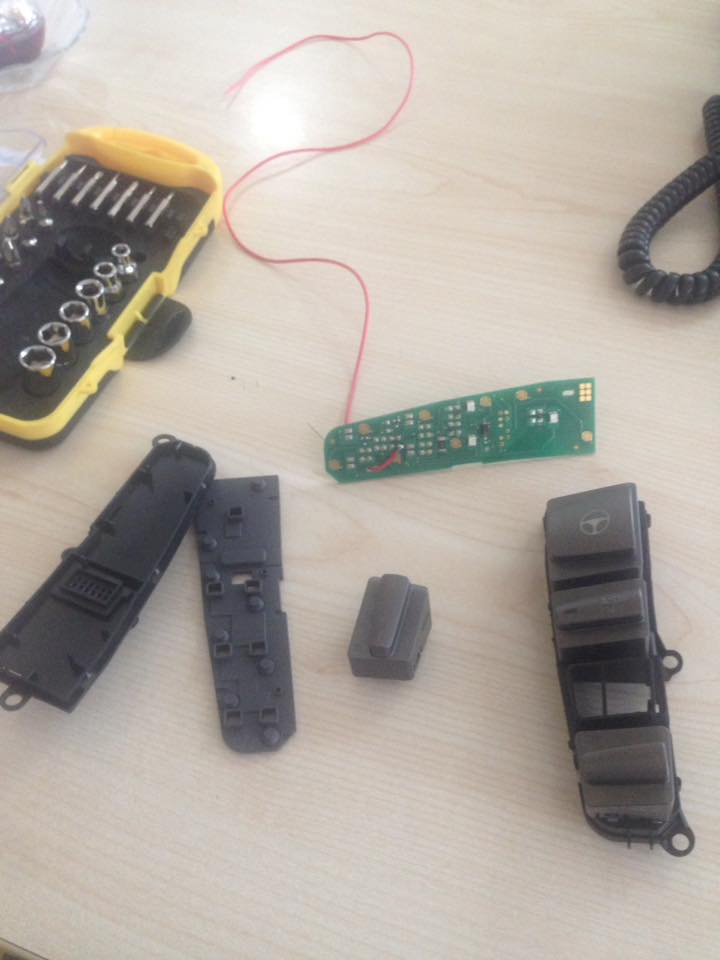

Tuş takımı sökümü
2–3) City‑ASR tuş takımının ve altındaki boş tuşun sökülmesi.

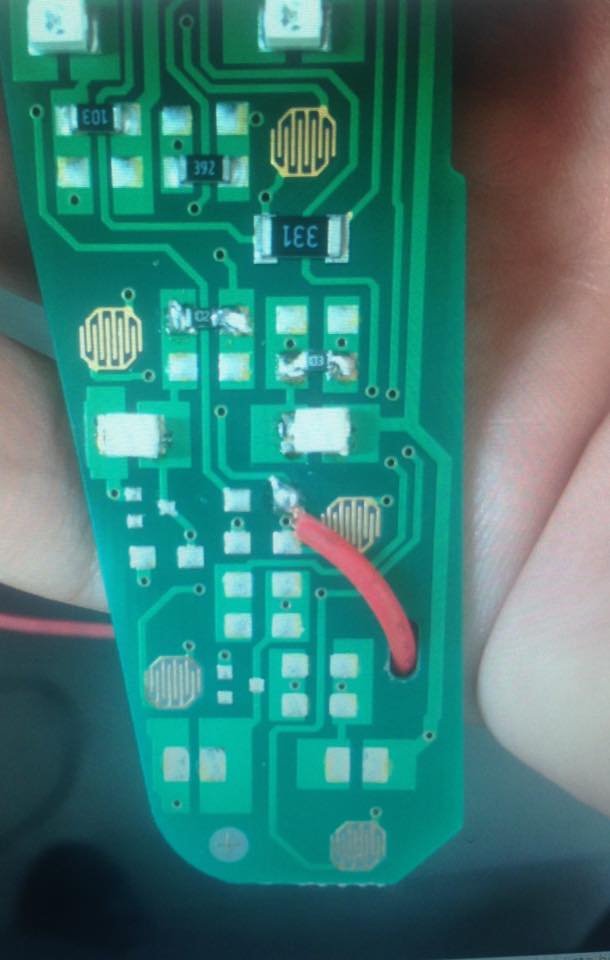

Lehim noktası
5–6) Modül üzerindeki lehim noktası örneği; kablo çıkışı.

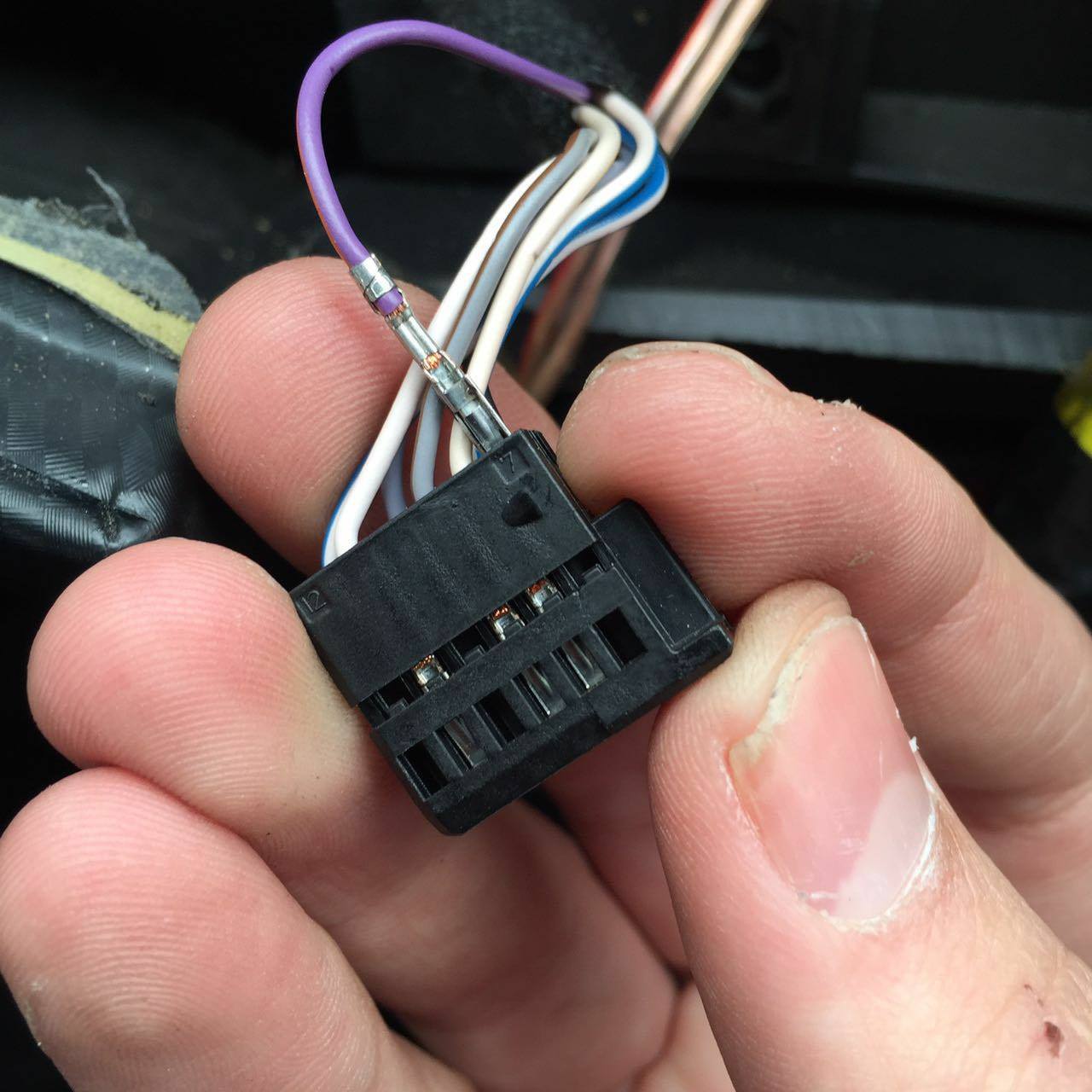

Mor renkli kablo bağlantısı
6) Mor kablo hattına bağlantı örneği.

Not: Lehimleme sırasında ısıyı kısa tutun; flux kullanın. Soket/pin zararını önlemek için aşırı güç uygulamayın.

ASR Tuş Paneli Yoksa — Universal Buton Çözümü

Eğer aracınızda ön konsolda ASR tuş paneli yoksa, yine de bagaj açma işlevini kolayca ekleyebilirsiniz.

  1. Tuş panelinin arkasındaki mor kablodan bir uç alın (bagaj açma komut hattı).
  2. 2 metre çiftli kablo ve universal bir buton temin edin.
  3. Butonun bir ucunu şaseye, diğer ucunu mor bagaj kabloya bağlayın.
  4. Uygun bir yere (ör. sigorta kutusu kapağı yakını) butonu sabitleyin. İşlem toplamda ~10 dakika sürer.

Örnek Uygulama

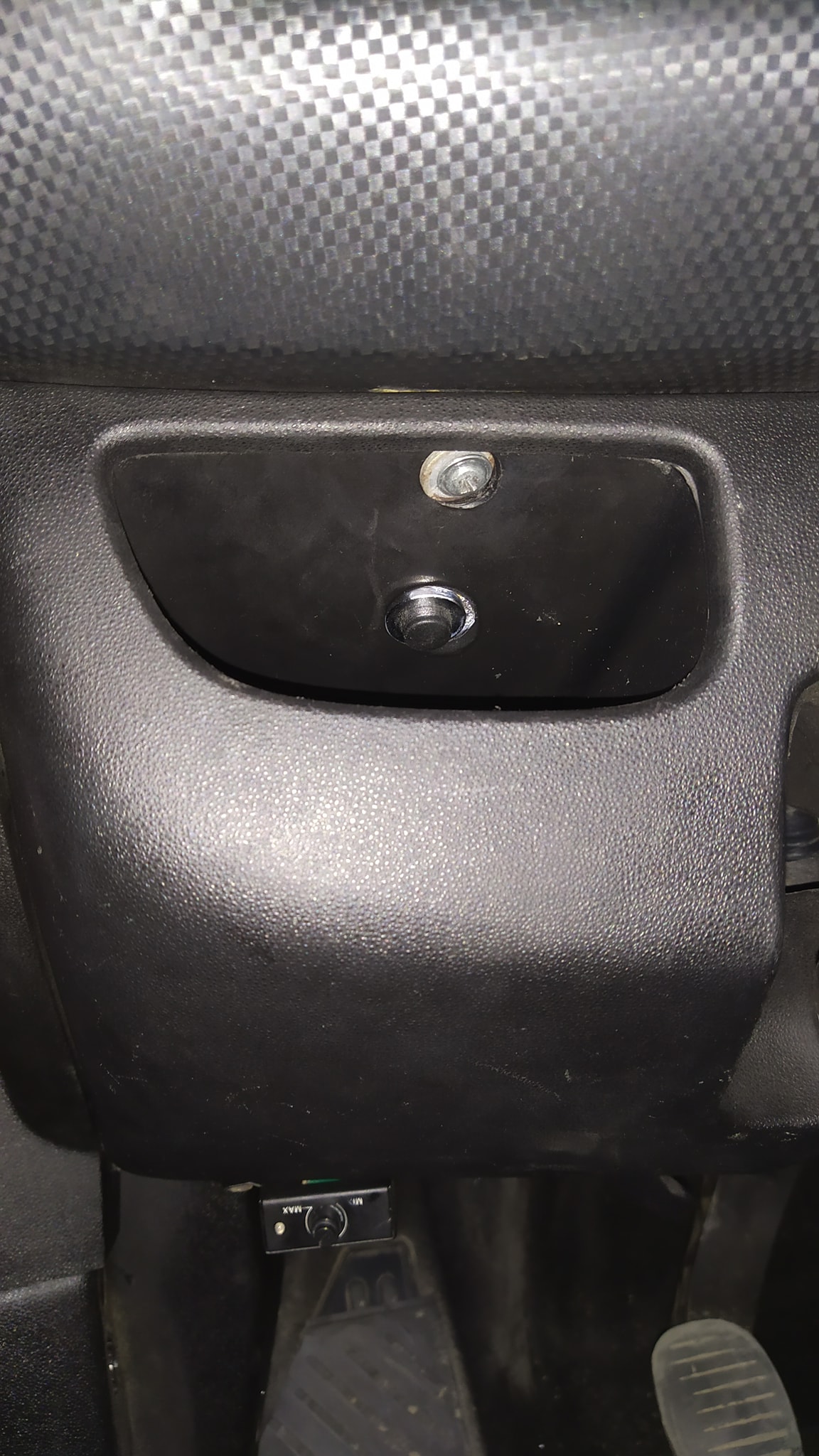

Universal tuşun konumlandırılması
Universal butonun sigorta kapağı civarına konumlandırılması.
Mor kablo bağlantısı
Mor bagaj açma hattına bağlantı.

Alternatif (Daha Orijinal) Pinleme Yöntemi

Mor kablodan doğrudan almak yerine, ilgili soketteki 7 numaralı boş pin yuvasını kullanabilirsiniz. Bu yöntem, kablonun soket içinde orijinal hat gibi konumlanmasını sağlar.

  • Mor kablonun bağlı olduğu soketi belirleyin; 7 no’lu boş pin konumunu tespit edin.
  • Kart üzerindeki ilgili pad’den ince kabloyu alıp soket kanalına yönlendirin; 7 nolu pin boşluğuna pimle veya lehimle sabitleyin.
  • Kabloyu diğer pinlerle aynı açı ve hizada konumlandırın; soket takıldığında pimin oturduğunu kontrol edin.

Alternatif Yöntem Görselleri

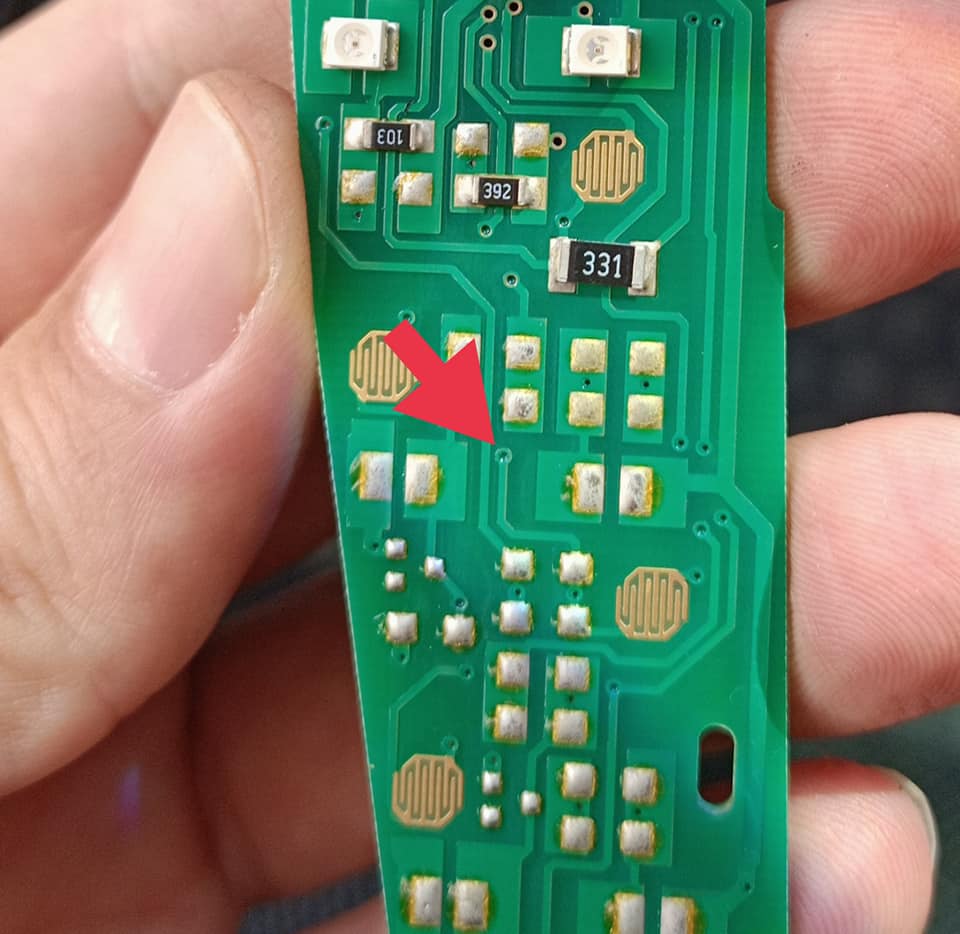

Alternatif pinleme noktası
Alternatif yöntem — anakart tarafındaki bağlantı/pinleme noktası.

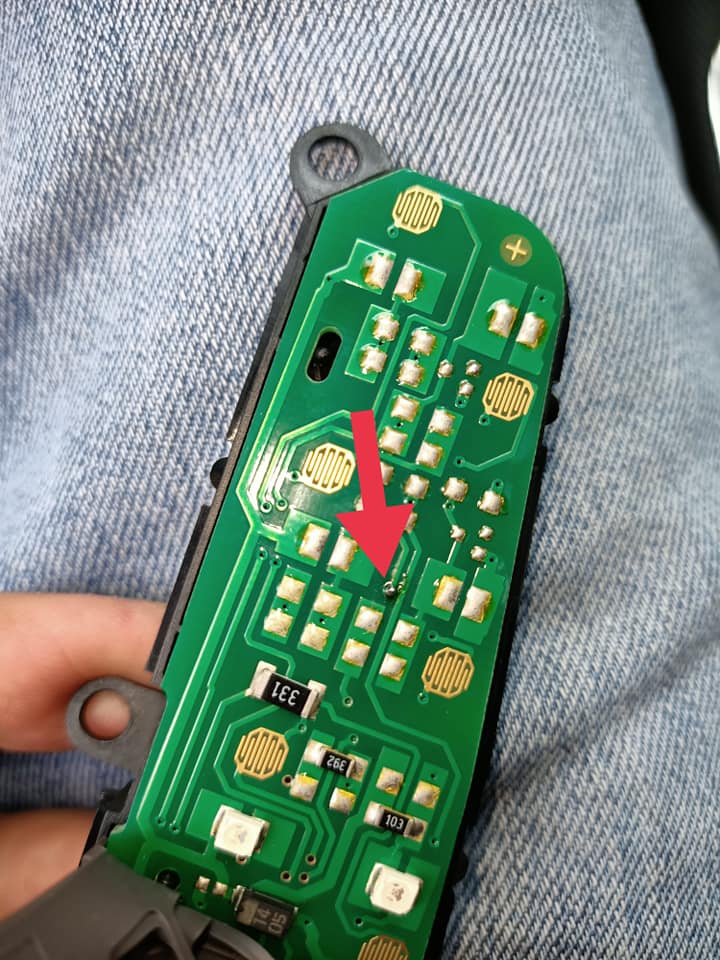

Pin işlemi
Pin yuvasına kablo yerleştirme ve lehim örneği.

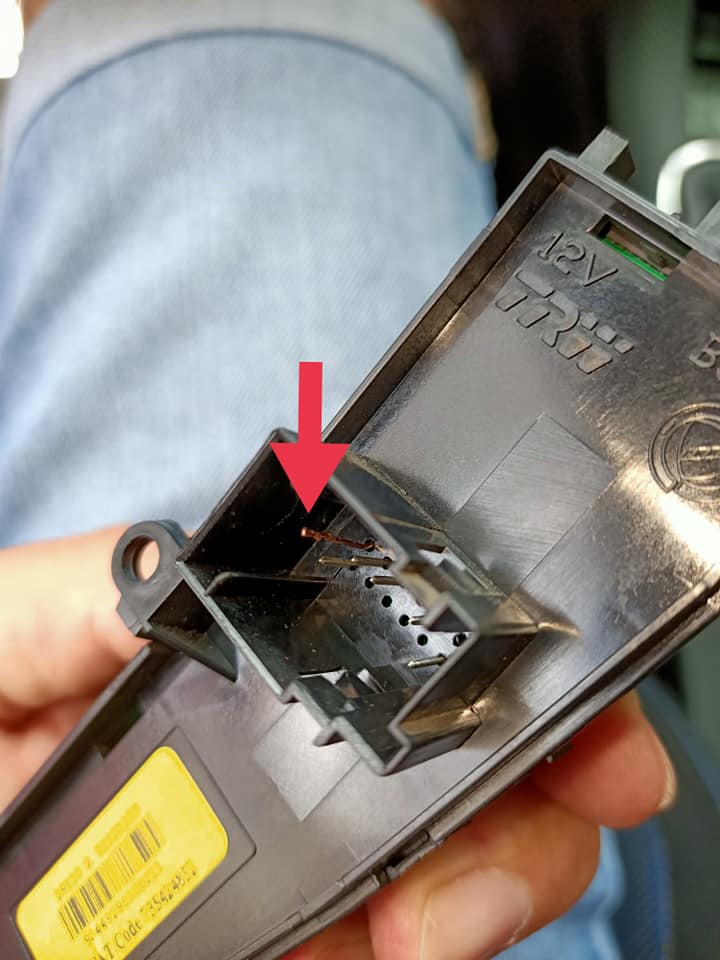

Sokete yapılan pinleme
Soket üzerinde 7 numaralı boş pinin kullanımı.

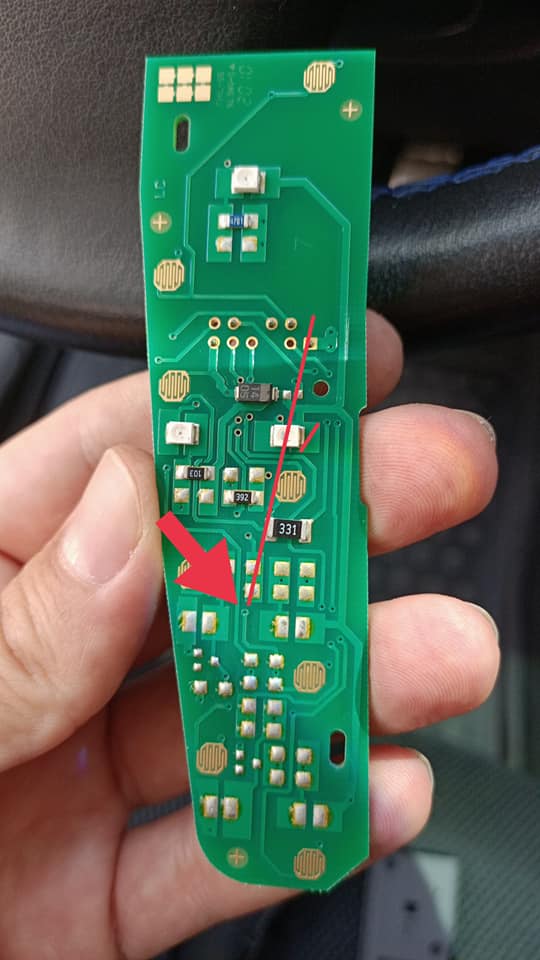

Karttan pine kablo yönlendirme
Anakarta yakın noktadan 7. pin kanalına kablo yönlendirme.
