Montajın Genel Özeti

Amaç: Ön kaputa gazlı amortisör ekleyerek kaputu rahat ve kontrollü açıp kapatmak. Orijinal bagaj amortisörü (≈ 360 N, ~52 cm) ölçülerine uygun bir set tercih edilir.

  • Kaput kollarına simetrik delik açma (tornada/kumpas ile hassas ölçü).
  • Top başlı (veya armut başlı) bağlantı vidalarının kullanımı.
  • Yan sanayi/zayıf frenlemeli amortisörden kaçınma.
  • Kaput menteşe cıvatasına ve zayıf çamurluk sacına bağlamama — zamanla ayar bozulmasını ve hasarı önlemek için.

Adım Adım Kurulum

  1. Kaput kollarının her iki tarafına tornacıda, kumpasla simetrik ölçü alınarak ikişer adet (toplam 4) delik açın.
  2. Top başlı / armut başlı bağlantı videlerinden 4 adet temin edin. Amortisör uçlarını bu pimlere geçireceğiz.
  3. Kaput kollarına açtığınız deliklere, araya rondela/somun yerleştirerek top başlı vidaları sabitleyin.
  4. Şase tarafında, kaput menteşe civarındaki mevcut şase vidasını sökün ve yerine armut başlı (ball-stud) vida takın. İki şase bağlantı noktası için tekrarlayın.
  5. Amortisörleri top başlı pimlere oturtun; yuvaya tam oturduğundan emin olun. Gerekirse pim başlarına hafif gres sürün.
  6. Önemli: Ucuz/yan sanayi amortisörler frenleme yapmayıp kaputu ‘sert’ açabilir; sarsıntı ve kaput ayarının bozulması riski doğurur. Orijinal veya eşdeğer kalitede (≈360 N, ~52 cm) amortisör tercih edin.
  7. Montaj sonrası kaputu birkaç kez kontrollü açıp kapatarak frenleme davranışını ve bağlantı noktalarını kontrol edin.
  8. Kalitesiz malzeme kullanılırsa yolda giderken kaput, kilidini bozup ön rüzgardan dolayı açılabilir.

Uygulama Görselleri

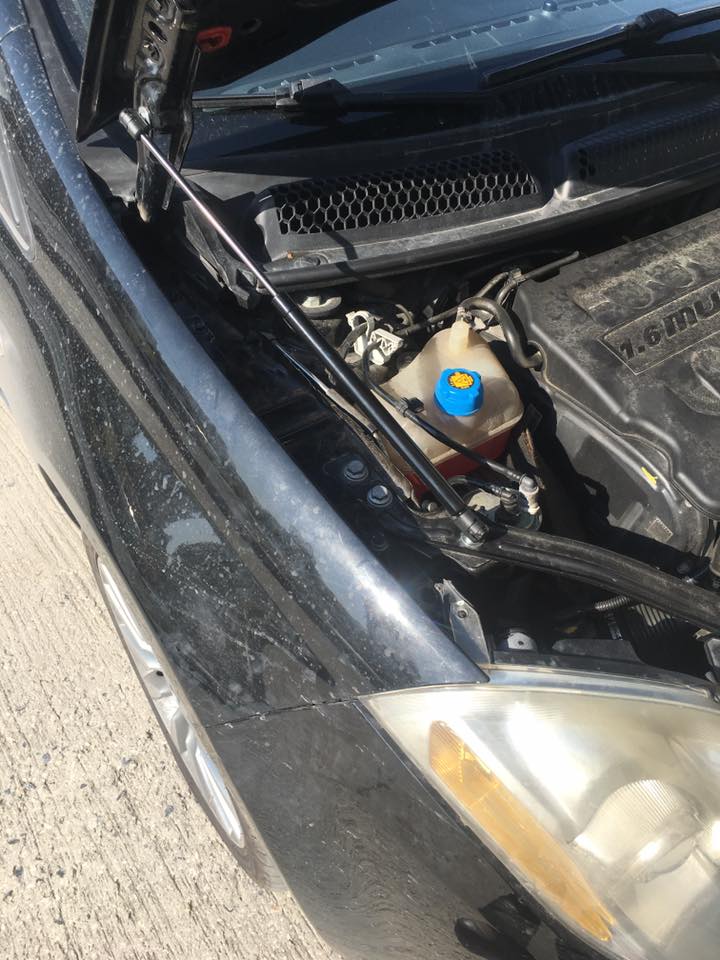

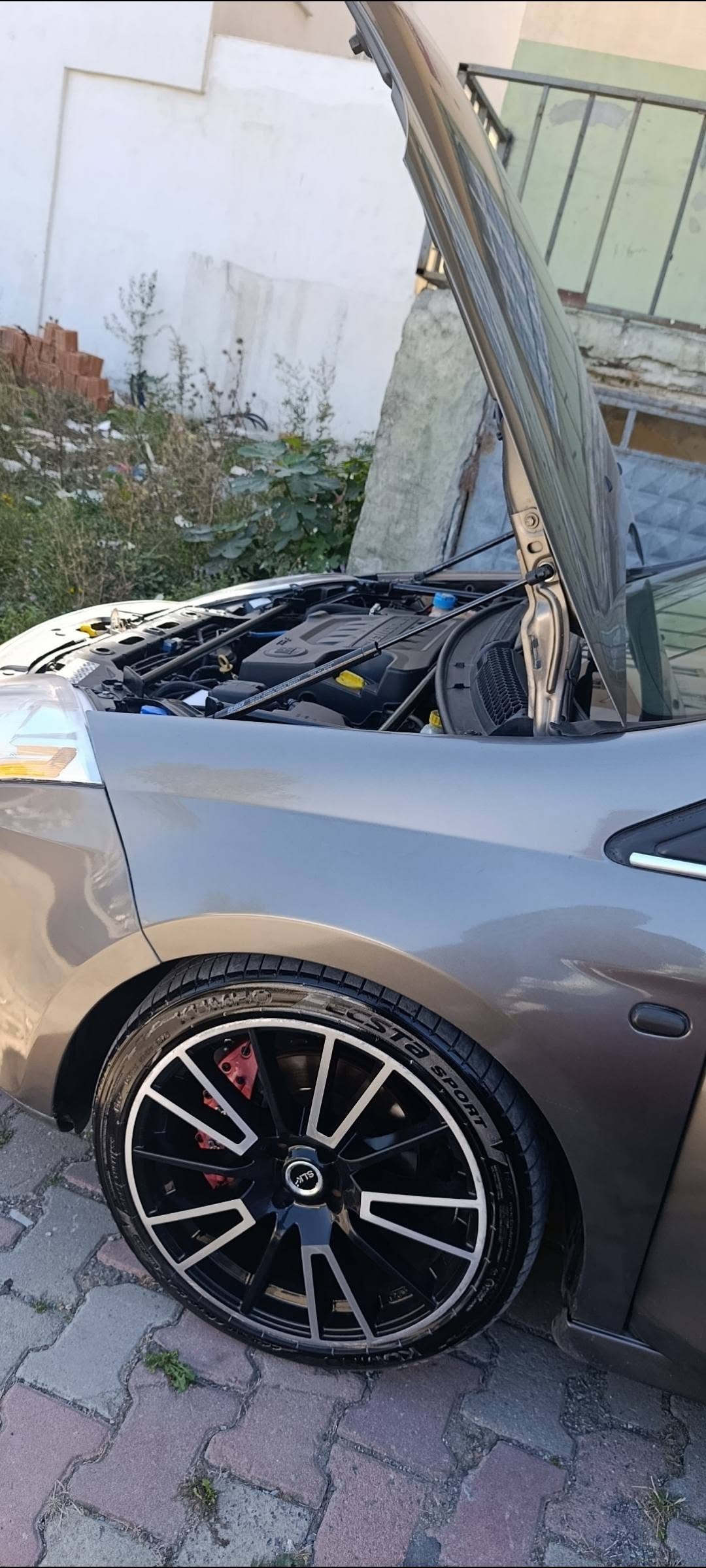

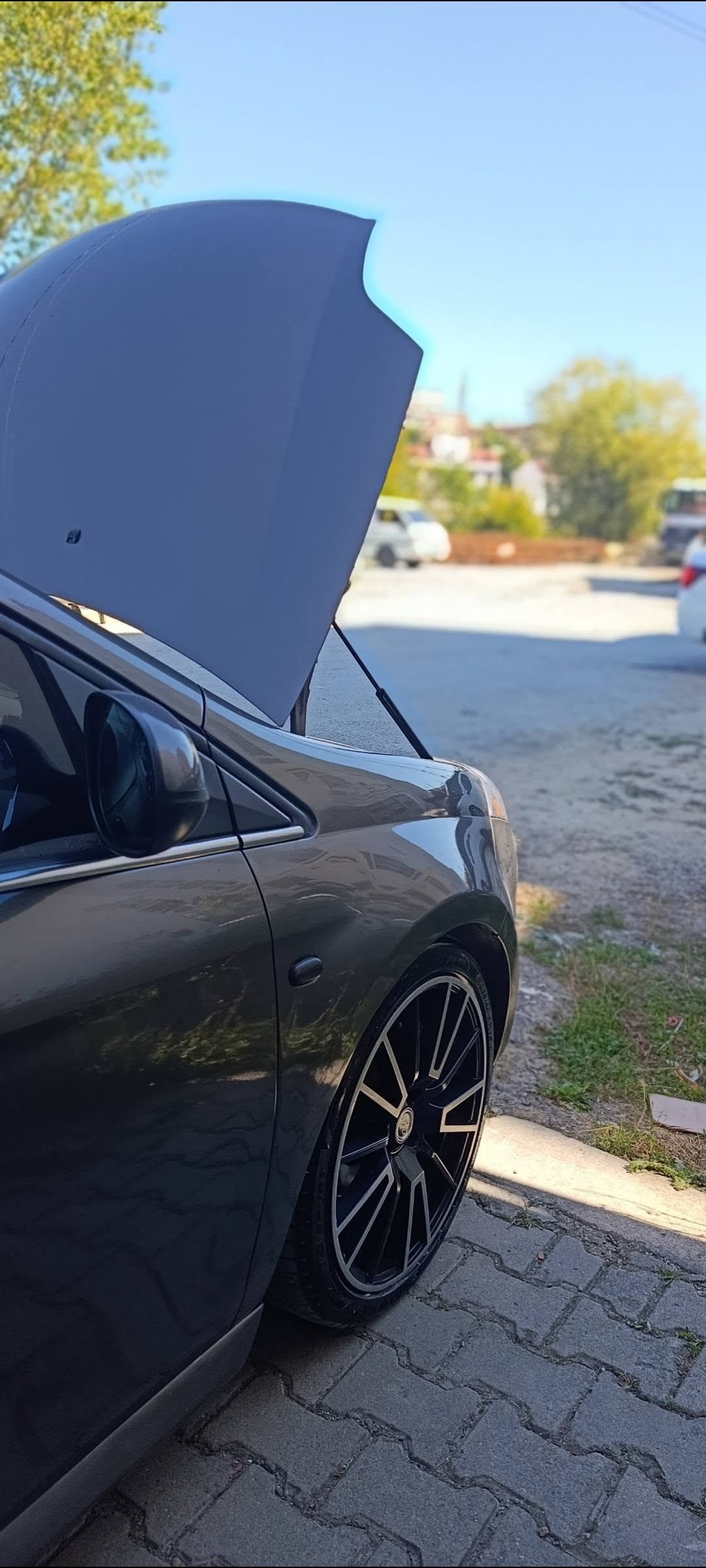

Kaput amortisörü genel görünüm
Genel görünüm — Orijinal bagaj amortisörü kaputa uygulanmış hâli.

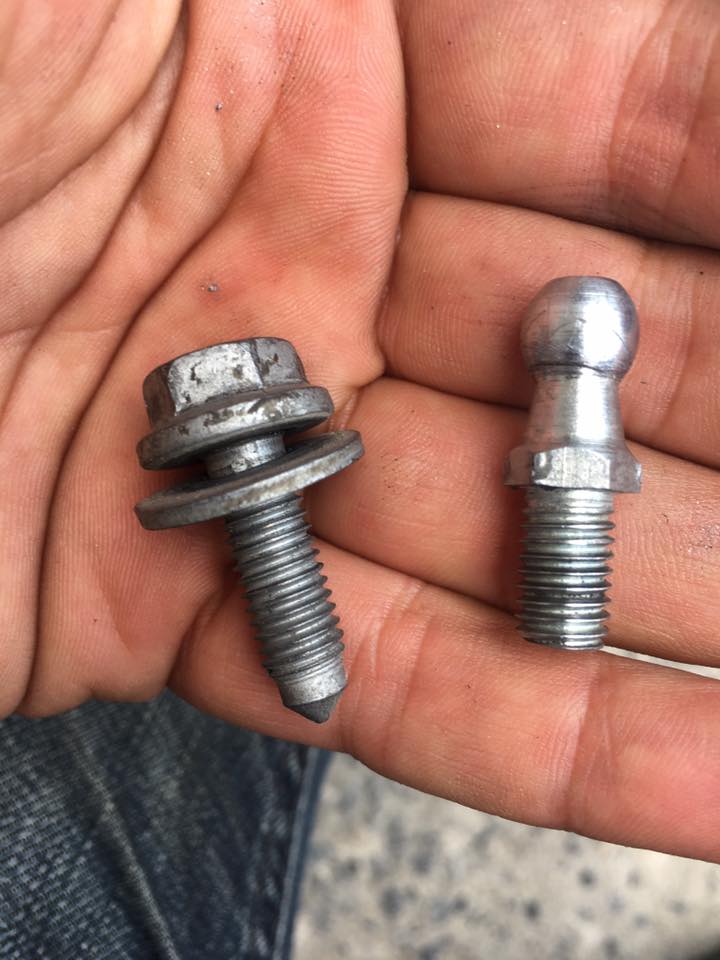

Şasedeki orijinal vida ve değişim noktası
Şasedeki orijinal vida solda; bu vida sökülüp yerine sağdaki top/armut başlı vida takılır.

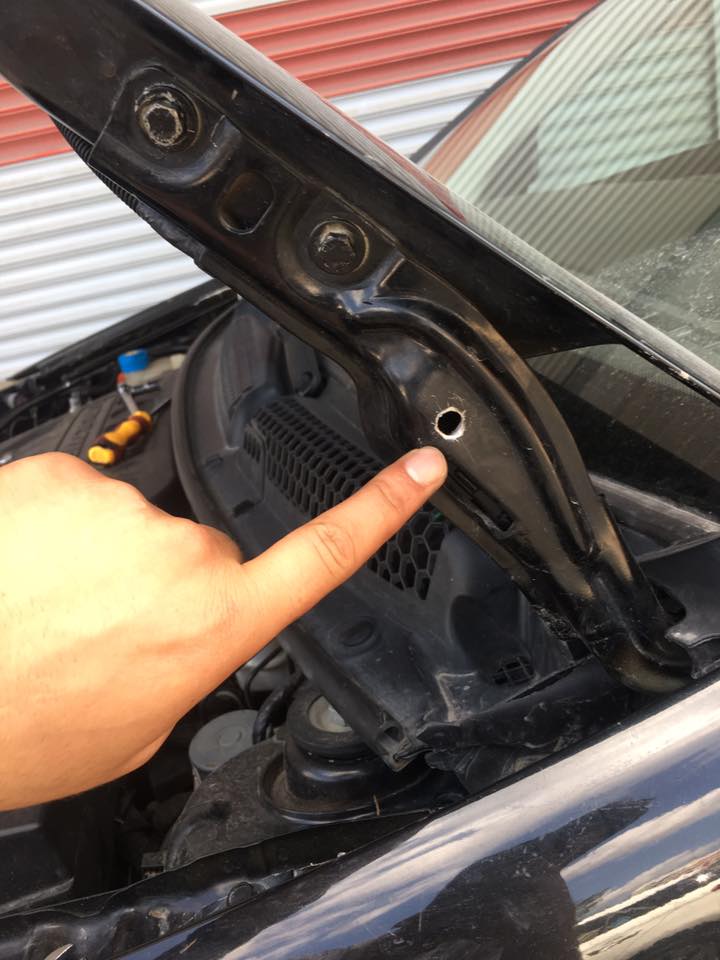

Kaput koluna açılan delik
Foto 3 — Kaput koluna tornacıda, top başlı pime yer açmak için delik.

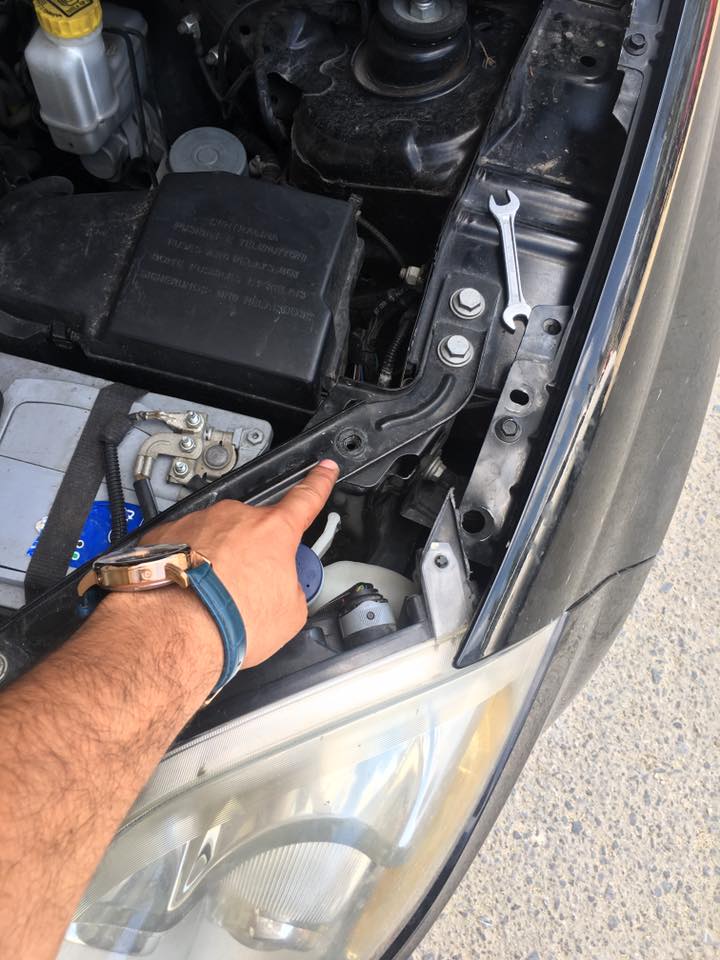

Şase bağlantı noktası
Foto 4 — Şasedeki bağlantı noktasına armut başlı (ball‑stud) vida montajlanacak yer.
Kaput kolu üstünde top başlı vida
Foto 5 — Kaput kolundaki top başlı bağlantı pimi ve somunlu sabitleme.

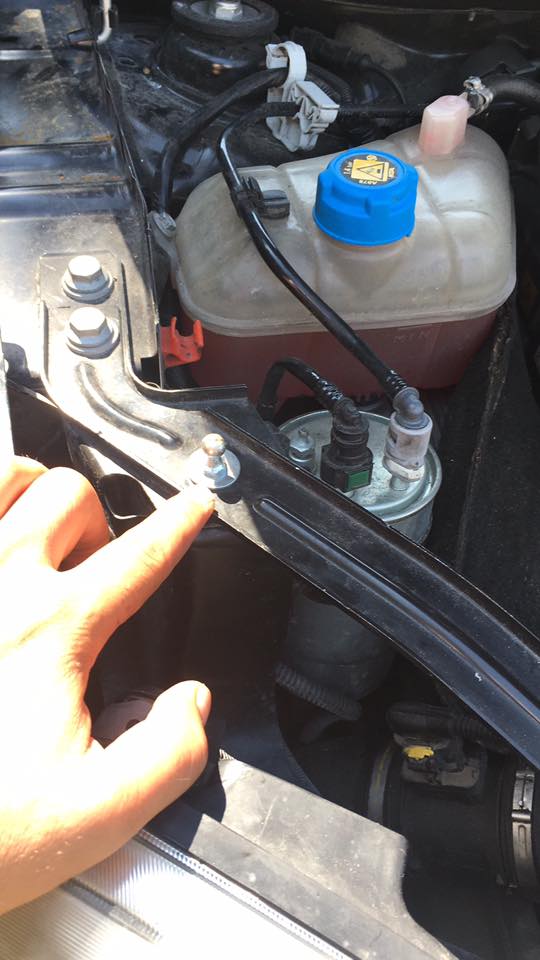

Şaseye takılan armut başlı vida
Foto 6 — Şasede orijinal civata sökülüp yerine armut başlı vida yerleştirildi.

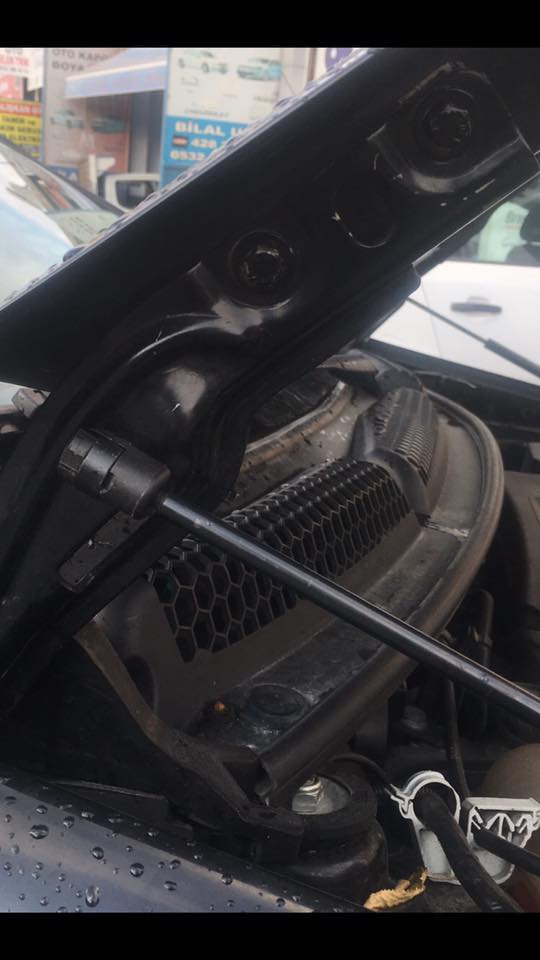

Amortisörün pime oturtulması
Foto 7 — Amortisörün top başlı pime oturtulması (klik sesiyle kilitlenir).

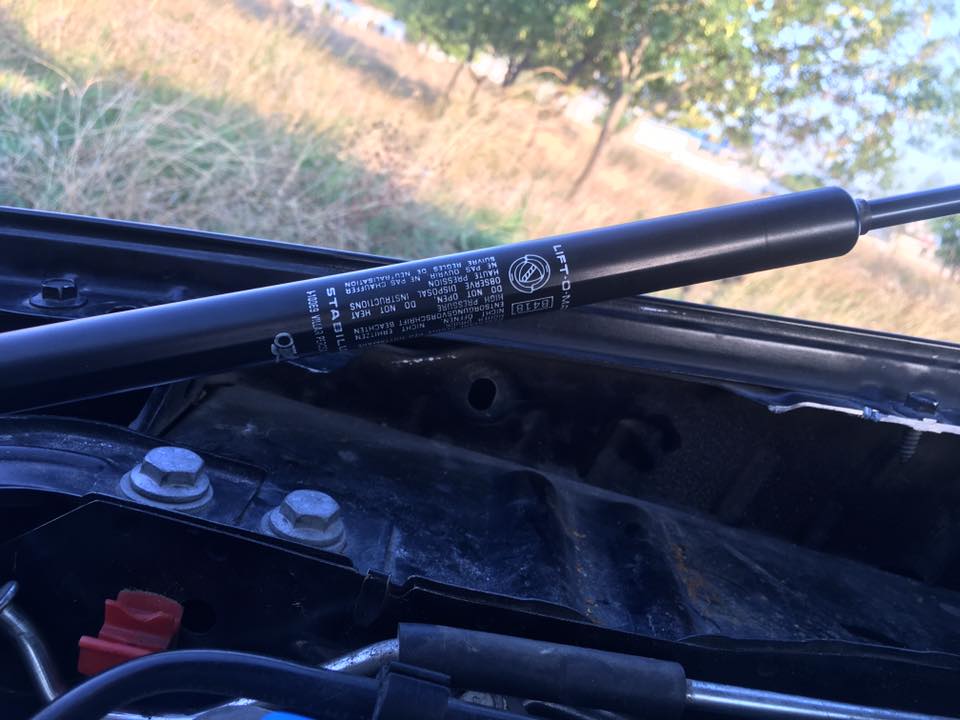

Orijinal bagaj amortisörü örneği
Foto 8 — Örnek orijinal bagaj amortisörü (~360 N, ~52 cm). Yan sanayi önerilmez.

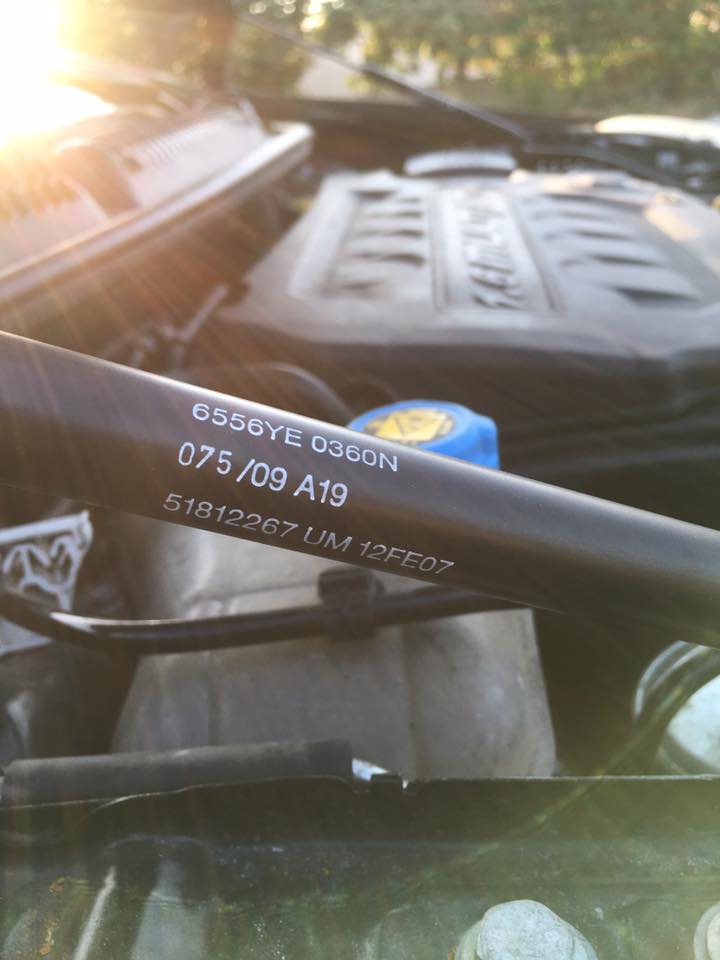

Son durum ve hizalama kontrolü
Foto 9 — Nihai durum: Kaput kolları ve şase bağlantıları hizalı, amortisör frenleme düzgün.

Not: Bazı uygulamalarda kaput menteşe cıvatasına veya çamurluk ince sac noktalarına direkt bağlama tavsiye edilmez. Zamanla kaput/çamurluk ayarı bozulabilir, darbede hasar büyüyebilir.

Uygulama Videosu

Bu videoda çamurluk sacına direkt bağlanmıştır, bu yüzden tavsiye edilmez. Bu videodayu izleyip fikir edinip fotoğraflardaki adımları uygulayabilirsiniz.
