Elektrikli katlanır ayna dönüşümü
Katlamasız orijinal aynaya üniversal motor; kilit ve iç düğme ile katlama (Active Plus).
Özet
Elektrikli ama katlamasız Bravo aynası, katlanır hale getirilebilir. İki yol denendi: hazır elektrikli katlanır ayna + modül, ya da eldeki orijinal katlamasız aynanın içine üniversal katlama motoru takmak.
Denenen araç: Active Plus. Araç içi kablolama / düğme montajının fotoğraflı hali sonraki güncellemede eklenecek.
Hazır katlanır ayna + modül
İki adet elektrikli katlanır ayna ve bir modülle, yaklaşık bir günlük işçilikle içten kumandalı ve anahtar / kilit ile çalışan katlama elde edildi.
ARS VISION (Genel Mark) modül
Trendyol’daki ARS VISION / Genel Mark katlanır ayna modülü kullanıldı.
- Kapı kilidi ile aynalar kapanır.
- Kilit açılınca aynalar açılmaz; kontak açılınca açılır.
- Ayrı bir iç düğme ile kontak açık/kapalı fark etmeksizin kapatıp açabilirsiniz.
- Modülde “kilit açma ile açılsın” seçeneği vardır; Bravo’da bu mod çalıştırılamadı.
Orijinal katlamasız aynayı revize etmek

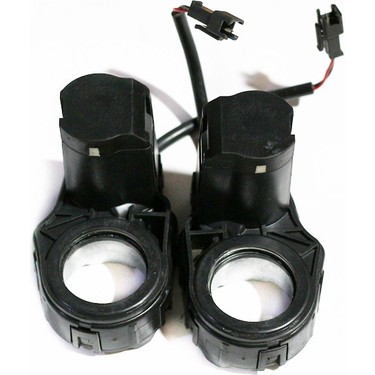

Kaza sonrası bir ayna kırılınca evdeki iki orijinal katlamasız ayna revize edildi. Trendyol’dan üniversal katlanır ayna motoru alındı (örnek fiyat yaklaşık 336 TL, tarihe göre değişir). Ürün araması: Clio V / Seat Leon / Fluence / Laguna sağ taraf.
Trendyol — üniversal katlanır ayna motoru (Clio V / Leon / Fluence / Laguna)
Malzeme (revize yöntemi)
- Üniversal katlanır ayna motoru (sağ / sol ayrı; Clio V–Leon–Fluence–Laguna tipi)
- Orijinal Bravo elektrikli (katlamasız) ayna gövdesi
- Matkap ve gravür / dremel (kapalı motor yuvasını açmak için)
- Kablo, konnektör; araç içi için ARS VISION modül + iç düğme (isteğe bağlı)
Uygulama
- Orijinal aynayı tüm parçalarıyla sökün, birbirinden ayırın.

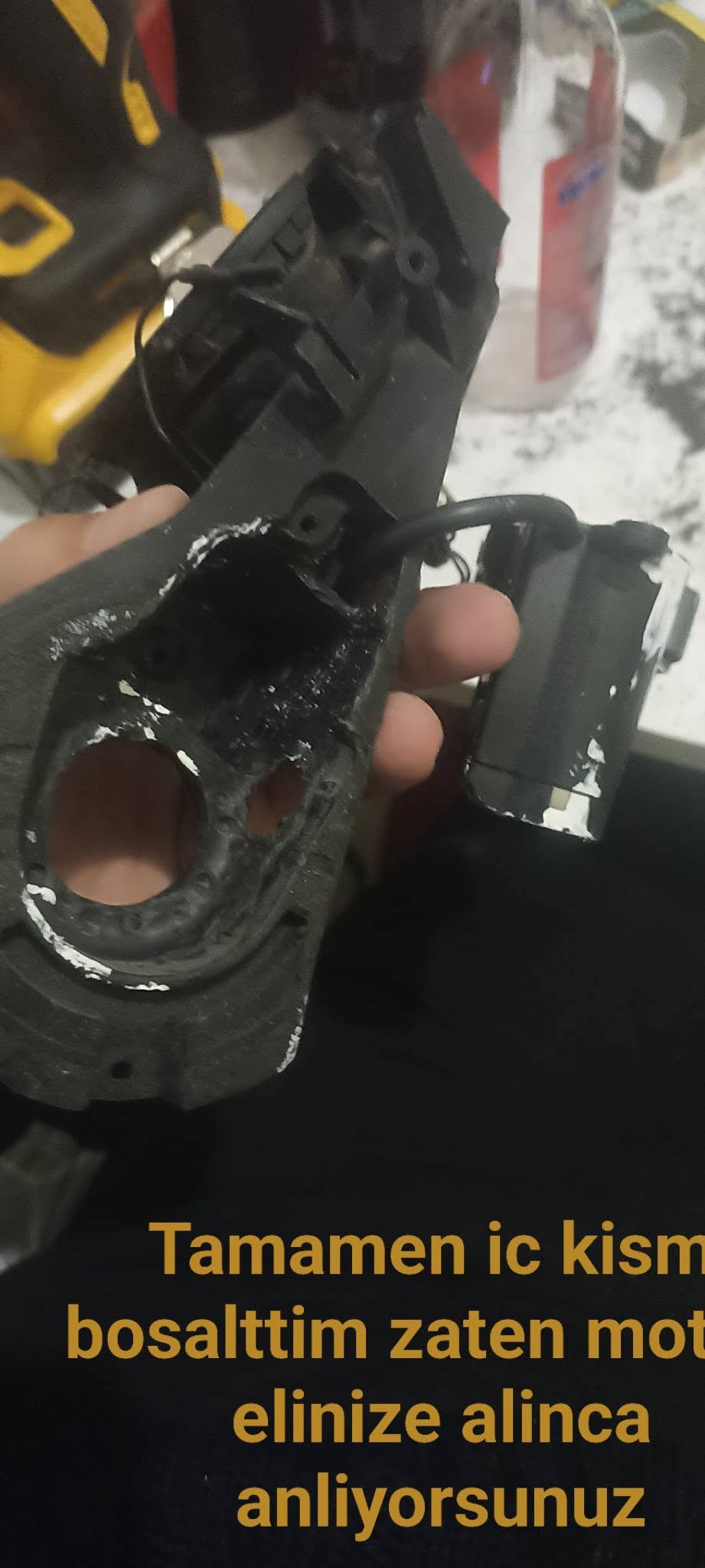

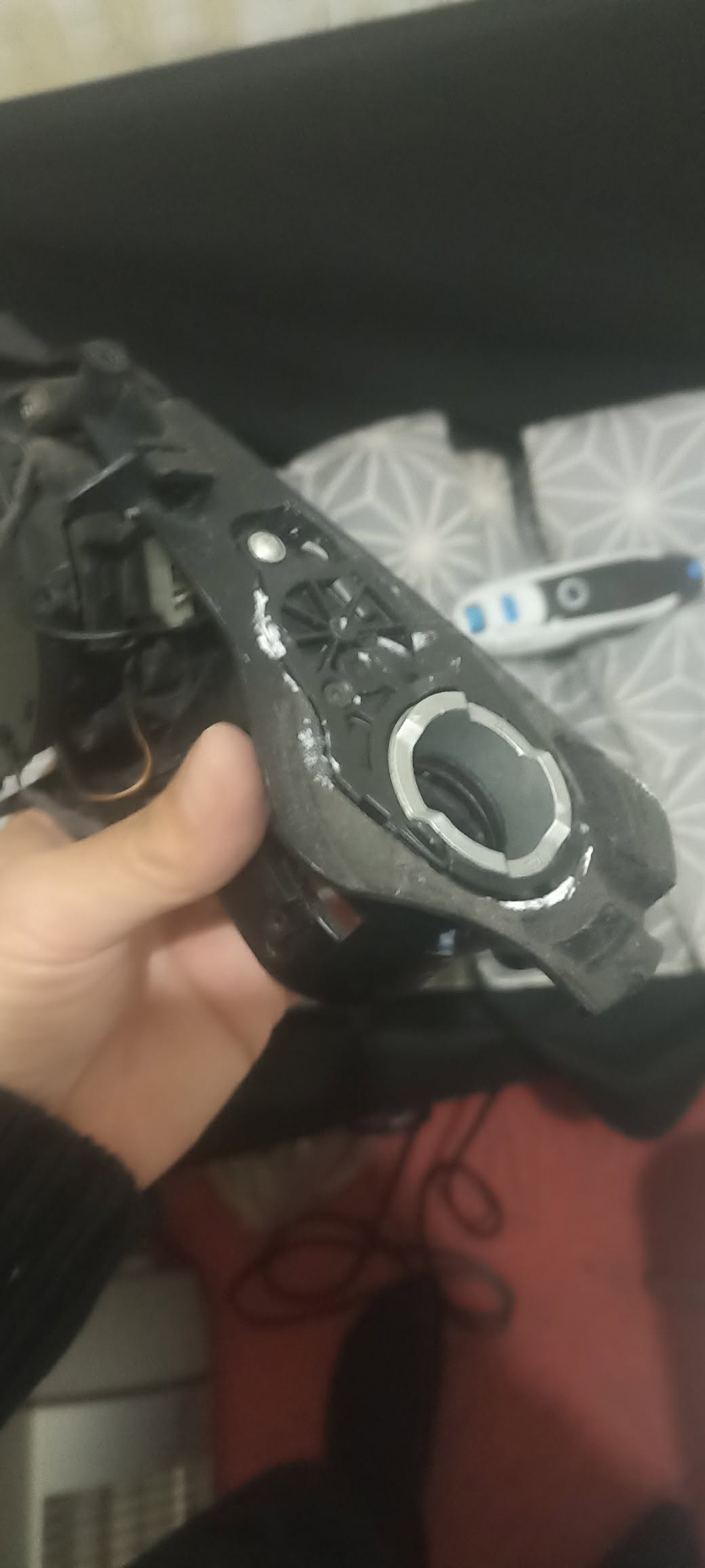

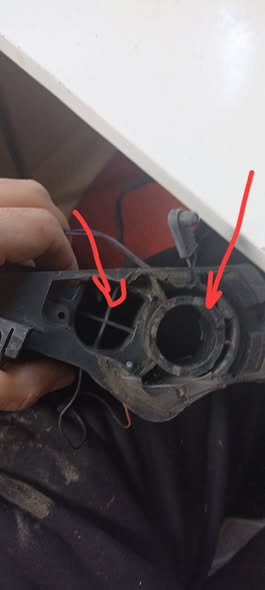

- Fiat, motor takılacak bölgeyi kapalı bırakmış. Bu kısmı matkap ve gravür ile açın; motorun oturacağı iç hacmi boşaltın. Motoru elinize alınca nereyi açmanız gerektiği anlaşılıyor.

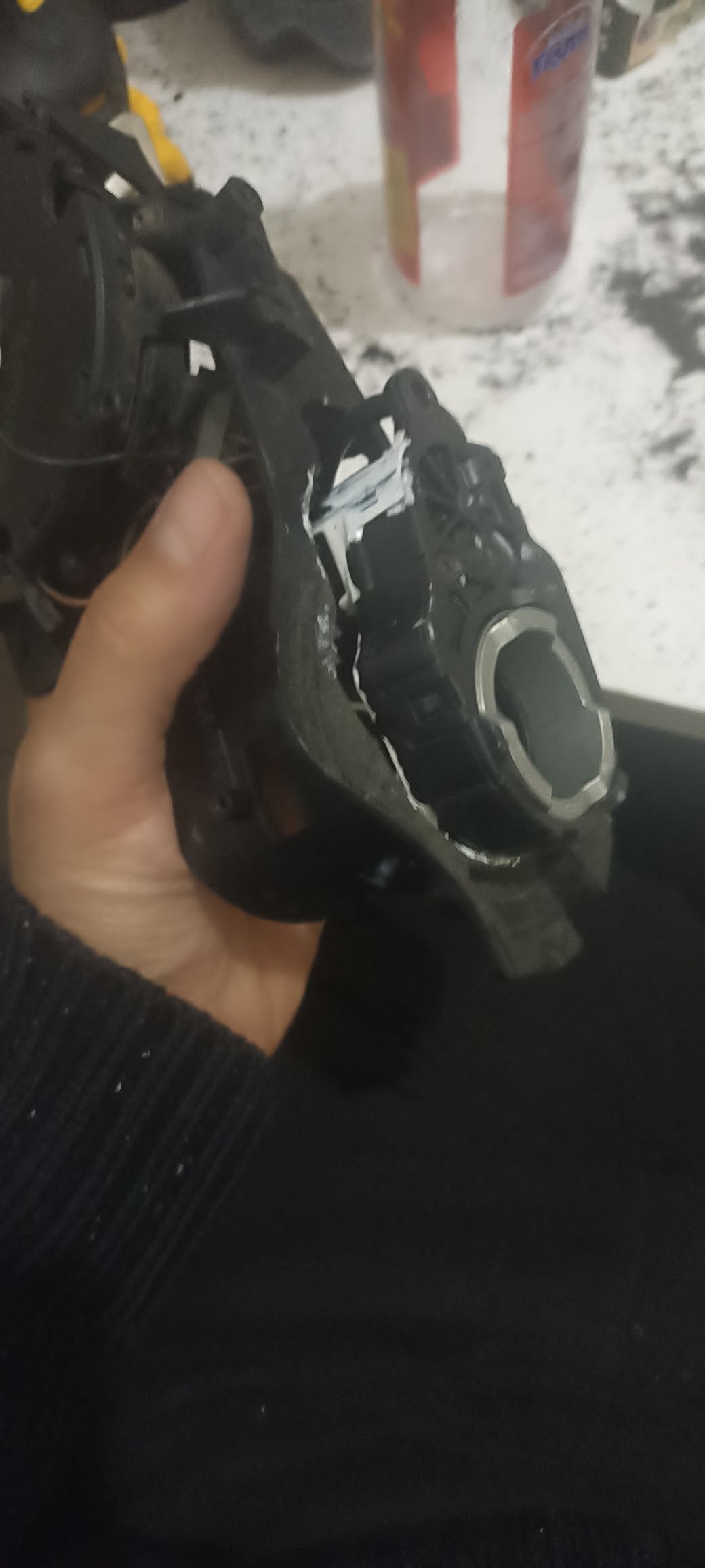

- Üniversal motoru açılan yuvaya oturtup kabloları geçirin; mekanizmanın serbest döndüğünü kontrol edin.
- Aynayı birleştirip motoru dışarıdan deneyin. Bu uygulamada çalıştırmada sorun çıkmadı.
- Araç içine modül ve düğme kablolaması sonraki adım; montajlı hali bu sayfaya eklenecek.
Not: Gravürle fazla malzeme almayın; pivot ve tırnaklar zayıflamasın. Sağ ve sol motor farklıdır. Ayna ayar düğmesi / pin farkı için ayna ayar düğmesi anlatımına bakın.
